绝缘电阻测试仪是电气安全检测领域的核心仪器，主要用于测量电气设备、线路、绝缘材料的绝缘电阻值，判断其绝缘性能是否符合安全标准，预防漏电、短路、绝缘击穿等安全隐患。其工作原理基于欧姆定律，结合高压直流供电技术，通过施加特定高压、测量泄漏电流，计算得出绝缘电阻，核心是“高压激励、微电流检测、精准计算”的闭环流程。

       一、核心基础：绝缘电阻的本质与测量意义

       电气设备的绝缘部分（如电缆绝缘层、电机绕组绝缘、变压器绝缘油等），理论上应完全不导电，但实际中因材料老化、受潮、污染、磨损等因素，会存在微弱的导电通道，形成泄漏电流。绝缘电阻就是衡量这种微弱导电能力的指标——电阻值越大，说明绝缘性能越好，泄漏电流越小，设备运行越安全；反之，电阻值过低，意味着绝缘存在缺陷，易引发漏电、触电或设备损坏。

       与普通万用表测量电阻不同，绝缘电阻测试仪需施加**高压直流电压**（通常为500V、1000V、2500V、5000V等），模拟设备正常工作时的绝缘承受压力，更贴合实际工况，测量结果更具参考价值。普通万用表施加的电压极低（几伏），无法激发绝缘层的微弱泄漏电流，无法准确反映绝缘的真实状态。

       二、核心原理：高压激励与泄漏电流测量

绝缘电阻测试仪的核心逻辑的是“施加高压→检测泄漏电流→计算绝缘电阻”，严格遵循欧姆定律（R=U/I），其中：U为施加在绝缘层两端的高压直流电压，I为绝缘层产生的微弱泄漏电流，R即为绝缘电阻。具体拆解如下：

       1. 高压直流供电模块（核心部件之一）

       仪器内部集成高压发生器，可将市电（220V交流）转换为稳定的高压直流电压（根据测试需求可调）。之所以采用直流电压，是因为交流电压会在绝缘层中产生电容电流和极化电流，干扰泄漏电流的测量精度；而直流电压仅产生泄漏电流，能更精准地反映绝缘电阻的真实值。

       高压发生器的输出电压需稳定且可控，同时具备过压保护、短路保护功能，避免高压损坏被测设备或仪器本身。例如，测量低压电气设备（如家用电器）时，常用500V直流高压；测量高压设备（如变压器、高压电缆）时，需用到2500V及以上高压。

       2. 泄漏电流检测模块（核心部件之二）

       当高压直流电压施加到被测绝缘件两端时，绝缘层会产生微弱的泄漏电流（通常为微安级μA，甚至纳安级nA），这个电流极其微弱，普通测量仪器无法准确捕捉，因此测试仪需配备高精度微电流放大器。

       微电流放大器的作用是将微弱的泄漏电流放大到可测量、可计算的范围，同时过滤掉外界干扰（如电磁干扰、环境杂散电流），确保测量的准确性。检测模块还会设置“屏蔽端”，用于消除被测设备表面泄漏电流的干扰——表面泄漏电流是绝缘件表面因受潮、污染产生的电流，并非绝缘内部的泄漏，屏蔽端可将其引入地端，避免计入测量结果。

       3. 电阻计算与显示模块

       根据欧姆定律，仪器内部的运算电路会通过“已知高压U”和“检测到的泄漏电流I”，自动计算出绝缘电阻R=U/I。由于绝缘电阻值通常极大（从几兆欧MΩ到几千兆欧GΩ），仪器会采用对数刻度或分段显示，方便读取。同时，仪器会集成计时功能（如1分钟、10分钟测量），部分绝缘材料（如绝缘油、电缆）的泄漏电流会随时间变化，测量不同时间段的绝缘电阻，可判断绝缘材料的稳定性（如吸收比、极化指数），进一步评估绝缘性能。

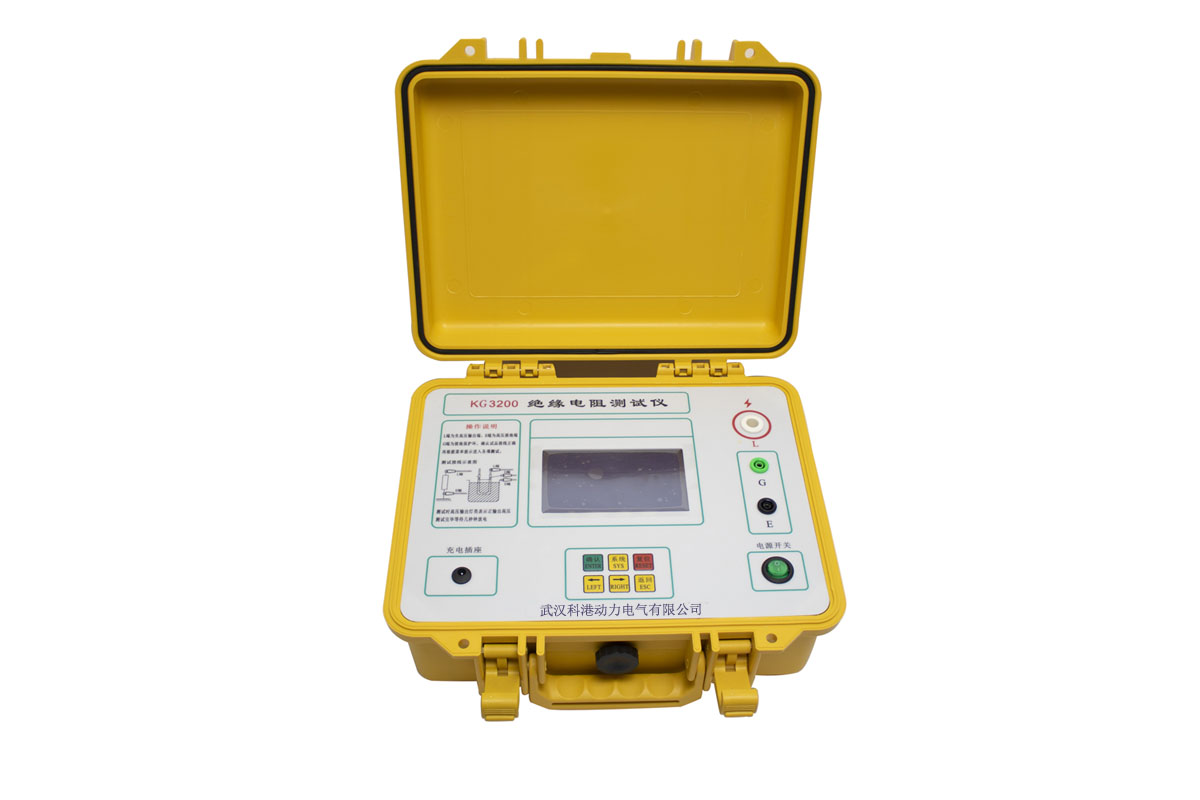

       三、工作流程（以便携式绝缘电阻测试仪为例）KG3200绝缘电阻测试仪

       1. 开机校准：仪器开机后，会自动进行内部校准，确保高压输出、电流检测的精度，校准完成后进入测量模式。

       2. 接线操作：将测试仪的“高压端（HV）”连接被测设备的带电端，“地端（E）”连接被测设备的接地端，“屏蔽端（G）”连接被测设备的外壳或非测量导电部分（如需屏蔽表面泄漏）。

       3. 参数设置：根据被测设备的类型和标准要求，设置施加的高压电压（如500V）、测量时间（如1分钟）。

       4. 高压施加与测量：按下测量键，高压发生器输出设定的直流高压，施加在被测绝缘件两端；微电流放大器检测泄漏电流，并将信号传输至运算电路。

       5. 结果计算与显示：运算电路根据U和I计算出绝缘电阻值，在显示屏上显示，同时记录测量时间、电压等参数；若电阻值低于设定阈值，仪器会发出报警提示。

       6. 测量结束：松开测量键，高压发生器停止输出，仪器放电（将被测设备上的残余电荷释放，避免触电），完成测量。

       四、注意事项

       - 测量前需确保被测设备断电、放电，避免设备带电导致测量误差或触电危险，同时去除绝缘表面的灰尘、潮湿，减少表面泄漏电流干扰。

       - 接线时需区分高压端、地端、屏蔽端，避免接反，否则会导致测量结果失真，甚至损坏仪器。

       - 施加高压时，禁止触摸被测设备和测试仪的高压接线柱，防止高压触电；测量结束后，需等待仪器完成放电，再拆卸接线。

       - 根据被测设备的额定电压选择合适的高压档位，避免高压过高损坏被测设备，或高压过低无法准确测量绝缘电阻。

       绝缘电阻测试仪的核心原理是“高压直流激励+微弱泄漏电流检测+欧姆定律计算”，通过模拟实际工况下的绝缘承受压力，精准测量绝缘电阻值，判断绝缘性能。其关键在于高压模块的稳定性、微电流检测的精度，以及屏蔽技术的抗干扰能力，不同类型的测试仪虽在功能和精度上有差异，但核心逻辑始终围绕“捕捉微弱泄漏电流、计算绝缘电阻”展开。掌握其原理，能更准确地使用仪器、解读测量结果，为电气设备的安全运行提供保障。
