KG-213D电缆故障测试仪

电缆故障测试仪技术方案

能满足不同电压等级电力电缆的不同类型故障检测及故障点的定位，包括： 开路、短路、低阻、高阻泄漏、高阻闪络性故障，能检测电缆长度；

系统组成

1、电缆故障测试仪主机

2、超静音智能精确定点仪

3、一体化高频高压电源

4、电缆路径测试仪

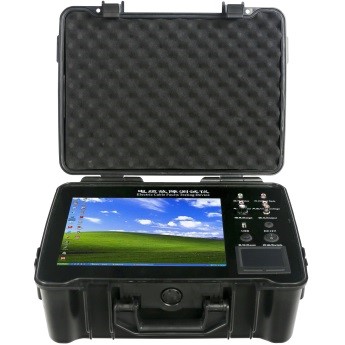

1.电缆故障测试仪主机

用于电缆故障距离的粗测，对故障电缆的全长，低阻故障，高阻故障进行故障距离测试。

技术参数

• 显示方式：12.1英寸工业级液晶屏（win7操作平台）
• 测试距离：不小于100km
• 操作方式：触控鼠标操作
• 测试方法：低压脉冲法、冲闪电流法、直闪电流法
• 存储空间：固定32G
• 最短测试距离（盲区）：0-5米或无盲区
• 精确定点误差：±0.2m
• 分辨率：V/fm；V为传波速度m/μs；软件游标0.10米
• 测试误差：系统误差小于±1%
• 实时采样频率：3.125 MHz 、6.25MHz、12.5MHz、25MHz、50MHz、100MHz、200 MHz、250 MHz；
• 脉冲宽度：50ns、80 ns、100ns、200 ns、1μs、2μs、5μs、10μs（软件自动匹配）；
• 待机时间：可连续使用6小时左右
• 主机重量：7kg
• 外形尺寸：180mm×300mm×400mm

2.超静音智能精确定点仪

技术参数

• 传感器动态量程：声音通道>104dB ，磁场通道>110 dB传感器频率范围：100 Hz---1500 Hz
• 冲击放电声音放大倍数 >90dB，冲击放电音量上限84dB(A)可以开启或关闭
• 滤波设置：无滤波 100 Hz---1500 Hz
• 低通滤波：100Hz---400 Hz 带通滤波：150Hz---600 Hz 高通滤波：200Hz---1500 Hz
• 液晶显示器：高亮真彩屏，像素320 x 240 适应户外。
• 现场连续工作时间：碱性可更换电池电池，方便现场使用

3. 一体化高频高压电源技术指标

技术参数

本产品主要用于对35kV及以下电力电缆故障测试时高阻故障波形采样冲击放电和故障点精确定点时做冲击放电使用，也可用于电力电缆高阻故障的烧穿和超高压110KV以上电缆外护套精确定点使用，烧穿能力可在短时间内烧穿击穿点，降低击穿点电阻。

• 输出方式：脉冲输出、直流输出
• 输出电压：负压，≤32kV连续可调
• 工作电流：≤40mA
• 工作模式：单次脉冲、连续脉冲、直流输出
• 内置电容：4uF/32kV
• 放电能量：≤2450J
• 脉冲周期：3s～8s自适应
• 自动放电：停机自动放电
• 工作电源：工频220V±10%
• 显示屏幕：800×480分辨率触摸显示屏
• 工作温度：-10℃～40℃
• 工作湿度：≤80%
• 海拔高度：≤1000米
• 外形尺寸：478(L)*370(W)*448(H) mm
• 重量：≤28kg

4、电缆路径测试仪

管线仪是一款多功能的电缆路径识别探测仪。具有管线路径探测、电缆识别、管线接地故障查找（选配）等多种功能。仪器由发射机、发射电流钳、接收机、接收柔性电流钳、连接测试线、听诊器（选配）、A字架（选配件）等组成。

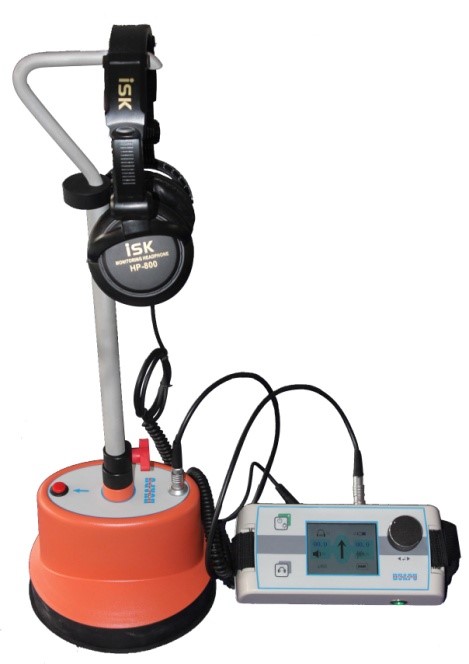

超静音智能精确定点仪

技术特点

• 卓越的放电声音音质，背景更加安静，选用监听耳机用来快速、可靠地定点故障点位置。
• 磁场信号可选择地记录，获得更高的定点精度，全自动设置声音通道和磁场通道的触发阀值。
• 选用超静音技术和BNR智能背景降噪技术.，开启与关闭冲击放电音量上限。
• 接收机里的黑色箭头随时自动显示出精确定点时的前进方向，走过故障点即提示返回。
• 接收机里的黄色箭头同时指示故障电缆中心轴线的相对左右位置，保证定点时始终在电缆正上方。
• 应用冲击放电声前后两次的时间差大小对比判定真正故障点的精确位置。
• 模具化设计了特殊的自落式探地传感器，并配有软质路面、硬化路面、草坪的传感接头。
• 选用可靠的进口接插件，保证声音的纯度，人性化设计了高度可调的探头手柄，非常适用。

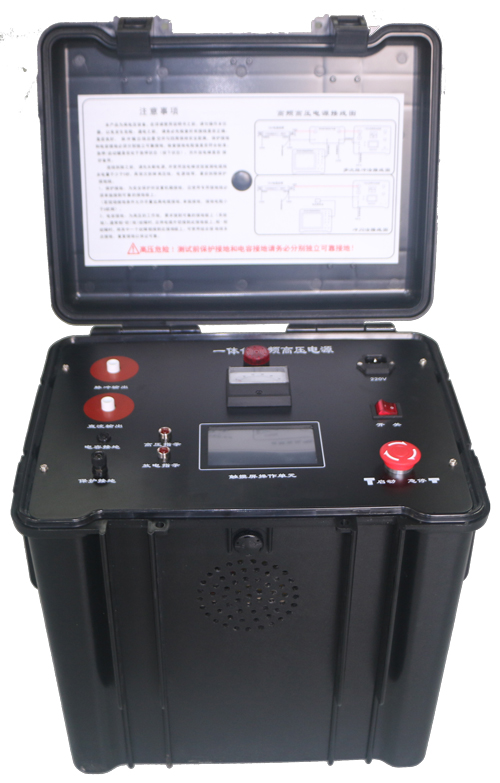

 一体化高频高压电源技术指标

性能特点

• 纯一体化设计，内置式电容、接线简单；
• 触摸屏人机交互，设置操作简单、仪器状态显示直观方便；
• 具有电压调节、自动稳压和自动保护功能；
• 输出高压具有单次脉冲和连续脉冲功能，分别配合故障测试仪
• 和定点仪查找故障点；
• 输出高压具有直流输出，可以外接球隙进行工作，应用多元化；
• 软件控制真空冲击打火放电，自适应放电及脉冲周期；
• 具有应急停止键、自动放电功能，急停或停机自动降压放电，安全可靠；
• 连续工作时间不少于6小时，满足电缆故障测试的最长工作时间；
• 工程机箱设计，结构紧凑，体积小，重量轻，便于单人携带。

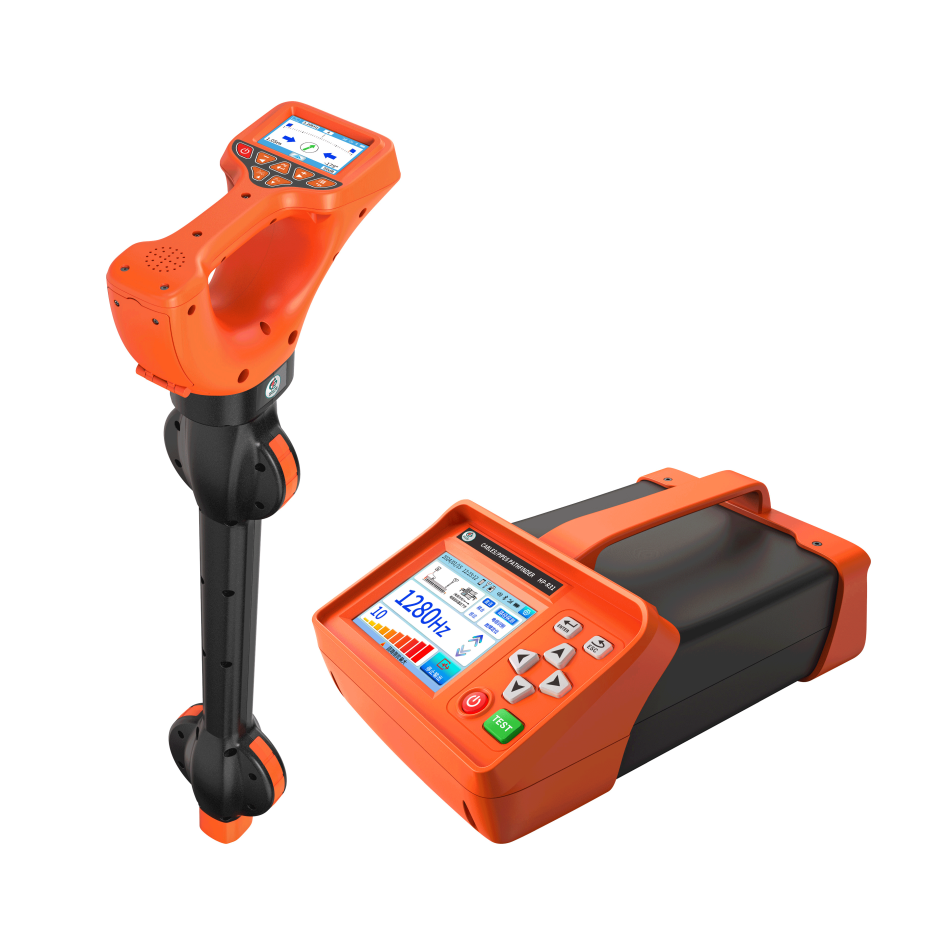

电缆路径测试仪

管线路径探测：能在非开挖的情况下，用于金属管线、地下电缆的路径探测、管线普查和深度测量。仪器使用多种滤波器技术、具有一定抗干扰能力， 能精准定位和测深，适用于地下各种金属管线的探测和巡线、管线管理与维护、市政规划建设、供电等部门的管线检测，是管道维护单位的必备仪器之一。该功能由信号发射机、接收机、信号发射钳和连接测试线来配合实现。仪器具有以下特点：

• 多种探测模式：经典定位模式，全屏信号模式，信号曲线模式。
• 经典定位模式：罗盘、方向和信号幅值显示，直观显示管线左右方向。
• 全屏信号模式：360°全方位管线路径指示，连续显示深度、电流和管线相对位置。界面简洁直观，无需经验即可进行操作。
• 信号曲线模式：可显示历史信号强度曲线，通过观察曲线的变化，寻找线缆位置。
• 电流方向判定（部分频率），可通过标定电流方向，排除临线干扰，防止跟踪错误。
• 管线模拟线颜色实时显示信号干扰强度。
• 内置扫频测试功能，用户可通过扫频结果选择合适的信号频率进行管线测量，避免同频干扰。
• 全数字化高精度采样处理：稳定可靠，超高灵敏度，接收通频带极窄，抗干扰能力强，能充分抑制邻近运行电缆及管道的工频及谐波干扰。
• 多种探测频率：10种主动探测频率和2种被动探测频率。
• 发射机多种信号输出方式：直连输出、卡钳耦合、感应法。
• 发射机数字功放大功率输出，全自动阻抗匹配，全自动保护。

电缆识别：是为电力电缆工程师和电缆工解决电缆识别的技术问题而设计的。可识别出带电电缆和停电电缆。用户通过仪器从多根电缆中准确识别出其中某一根目标电缆，避免误锯带电电缆而引发严重事故。电缆识别时，可以在发射端预先标定10条电缆，再到远端接收识别，大大节省工程人员往返操作时间，提高工作效率。电缆识别成功打√，非目标电缆打×，能快速自动识别目标电缆。该功能由信号发射机、接收机、信号发射钳、连接测试线、柔性卡钳配合实现。

信号发射机：用于管线路径探测、电缆识别的信号发射。该设备可通过直连输出、卡钳耦合、感应等方式给目标电缆加上识别信号，该信号有512Hz、1024Hz、 640Hz（电缆识别）、1280Hz、2.56kHz（故障定位）、3.20kHz、8.19kHz、33kHz、82kHz、196kHz共10种不同的脉冲信号可供选择。信号输出功率最大10W，10档可调。从而适应不同的应用环境，让管线探测和电缆识别更加准确可靠。仪表内置大功能率可充锂电池，自动阻抗匹配，全自动保护。主机5.6寸彩色电容触摸液晶屏显示，实时动态显示信号输出状况和电池使用情况

发射钳：适用于卡钳耦合法。发射钳将发射机发出的信号耦合到目标电缆上，钳口尺寸Φ150mm，发射钳具有方向性，发射信号从发射钳上箭头指示方向流入。

接收机：用于管线路径探测、电缆识别信号接收。内置多个屏蔽3D天线，可对发射机产生的512Hz、1024Hz、640Hz、1280Hz、2.56kHz、3.20kHz、8.19kHz、33kHz、82kHz、196kHz共10种不同脉冲编码电流信号进行有效识别。也可识别50Hz和60Hz工频信号。使用3.5寸彩色液晶屏，实时动态显示360°全方位管线路径指示，深度、电流和管线相对位置。

A字架（选配件）：形似A字的专用于直埋线缆接地故障定位的电压信号传感器。A字架两个探针或探盘可以准确接收来自发射机发射的跨步电压信号，传输到接收机后进行数据分析后可对线缆接地故障点进行精确定位。探针或探盘为独立可互换设计，探针适用于泥土地面，探盘适用无法直接插入大地的水泥路面。A字架引出线设计了航空插座，配合航空插头连接线连接到接收机，可随意拆卸，兼容独立设计手柄，实现A字架独立工作于其他功能。

柔性电流钳：用于电缆识别。该电流钳为洛氏线圈，具有极佳的瞬态跟踪能力，能快速识别发射机产生的脉冲编码电流，适用于粗电缆或形状不规则的导体。其钳口内径200mm，不必断开被测线路，非接触测量，安全快速。

特别提示：停电电缆识别时，严禁接入带电电缆中，带电电缆识别只适用于三芯带铠电缆，识别时，发射钳、接收钳不能混用，同时要保证输入信号方向的一致。
