关键词： 电缆故障测试仪，多次脉冲电缆故障测试仪，KG-213L，电缆故障定位，武汉科港动力
导语： 电力电缆故障的快速准确定位，一直是现场检修工作的难点。传统测试方法对高阻故障波形读取困难，依赖操作人员经验，效率低下。武汉科港动力电气有限公司推出的
KG-213L全智能多次脉冲电缆故障测试仪，采用工控嵌入式计算机平台与先进的多次脉冲技术，能够自动识别故障波形拐点、自动读取故障距离，极大降低了高阻故障的测试难度，显著提升现场作业效率。
一、产品定位与适用场景

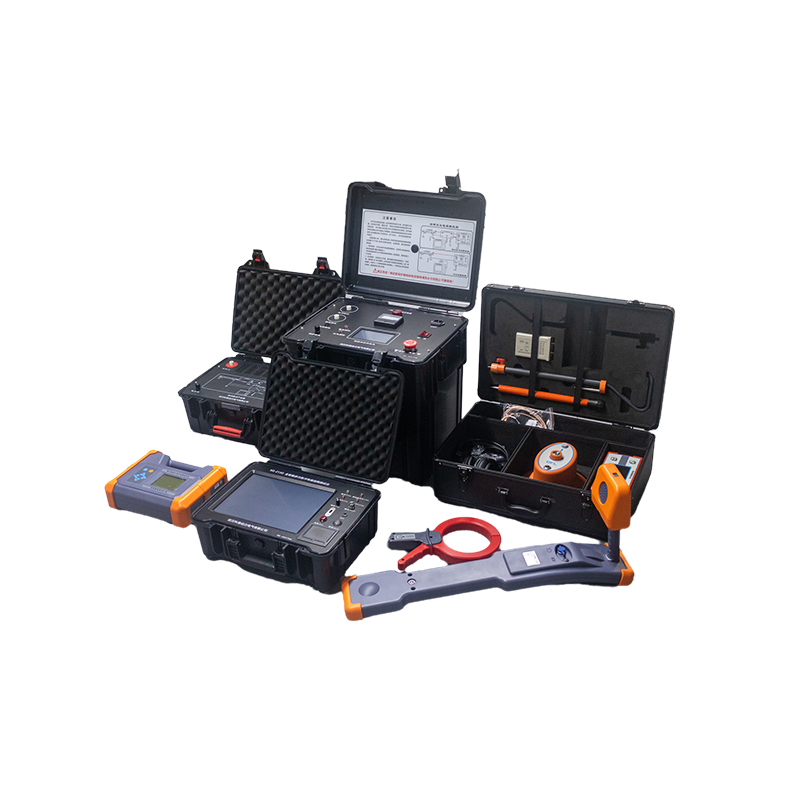

KG-213L全智能多次脉冲电缆故障测试仪是一套集成化电缆故障测试系统，由
系统主机、多次脉冲产生器、故障定位仪和电缆路径仪四部分组成。适用于：
-
电力电缆：35kV及以下不同电压等级、不同截面、不同介质的各类电力电缆故障测试，包括开路、短路、低阻、高阻泄漏、高阻闪络性故障。
-
专用电缆：铁路通信控制电缆、路灯电缆、机场信号电缆的各类故障测试。
-
辅助功能：电缆埋设路径寻测、埋设深度探测。
整套系统符合中华人民共和国电力行业标准《DL/T849.1～DL/T849.3-2004》电力设备专用测试仪器通用技术条件，是国家电网、南方电网的合格供应商产品。
二、核心优势与技术特点
1. 工控嵌入式平台，智能操作系统
国内率先采用
工控嵌入式计算机平台，配备
12.1英寸高亮触摸屏，搭载Windows 7操作系统的专用电缆故障测试软件。触控鼠标双操控方式，支持户外阳光下清晰显示。锂电供电，摆脱现场电源依赖，工程铝合金机箱防震防潮，适应各种恶劣现场环境。
2. 多次脉冲技术，破解高阻故障测试难题
传统电缆故障测试仪对高阻故障波形读取困难，操作人员往往需要反复测试、凭经验判断。KG-213L采用
独特的多次脉冲法产生器设计，现场无需倒线即可完成三种方法测试。一次放电可获得
十次低压短路脉冲波形，大幅降低大振荡干扰。测试软件具备
全自动识别搜索功能，自动卡位波形故障拐点，故障距离自动读取并显示，将高阻故障测试成功率提升至90%以上。
3. 智能波形分析，双重卡位保障精度
软件支持
低压脉冲法、冲闪电流法、多次脉冲法三种测试方法。同屏三区显示波形，同屏随机显示十个低压脉冲波形供选择。同时具备
自动和人为处理两种模式，双游标移动可精确到
0.15米，提供波形双重卡位操作，大幅减少人为读数误差，提高粗测精度。
4. 灵活采样与自适应脉宽
主机支持
6.25MHz～100MHz五种采样频率自动选择，自适应脉宽（100ns、200ns、1μs、2μs、5μs），能够满足从几十米到数十公里不同长度电缆的测试要求。短电缆测试盲区可低至
0-5米或无盲区，测试距离不小于
60km，系统误差小于
±1%。
5. 轻便化设计，现场携带方便
多次脉冲产生器体积小，重量仅
5kg；主机重量
7kg，整机轻便，适合频繁转场的现场作业环境。
6. 智能辅助功能（选配）
-
远程专家服务：主机支持WIFI接收功能，选配3G软件可实现专家远程实时技术指导。
-
现场学习与报告：内置现场波形和实物接线图库，便于测试比对和日常学习，可自动生成测试报告并打印。
三、技术参数汇总
|
项目 |
参数 |
|
适用电压等级 |
35kV及以下 |
|
显示方式 |
12.1英寸工业级液晶屏（Win7操作平台） |
|
测试距离 |
不小于60km |
|
操作方式 |
触摸笔兼触控鼠标双操作 |
|
测试方法 |
低压脉冲法、冲闪电流法、多次脉冲法 |
|
存储空间 |
固定8G |
|
最短测试距离（盲区） |
0-5米或无盲区 |
|
分辨率 |
V/fm（V为传波速度m/μs）；软件游标0.10米 |
|
精确定点误差 |
±0.2m |
|
系统测试误差 |
小于±1% |
|
采样频率 |
100MHz、50MHz、25MHz、12.5MHz、6.25MHz |
|
脉冲宽度 |
100ns、200ns、1μs、2μs、5μs（软件自动匹配） |
|
待机时间 |
连续使用约6小时 |
|
主机重量 |
7kg |
|
外形尺寸 |
180mm×300mm×400mm |
|
环境温度 |
-20℃～+40℃ |
|
相对湿度 |
80% |
|
电源与功耗 |
AC 220V±10% ≤15W；DC 12V（7AH）≤20W |
四、配套组件技术指标
1. 电缆路径仪
用于电缆埋设路径及埋深探测，由发射机和路由接收机组成。
|
项目 |
参数 |
|
探测距离 |
<15km |
|
探测深度 |
≤3m |
|
路由误差 |
<5cm |
|
发射频率 |
9.82kHz |
|
发射功率 |
2W |
|
路由接收机电池 |
9V层叠电池，连续工作8小时 |
2. 电缆故障声磁定点仪
用于故障点精确定位，采用背景智能降噪和声音追踪技术。
|
项目 |
参数 |
|
传感器动态量程 |
声音通道>104dB |
|
冲击放电声音放大倍数 |
>90dB |
|
冲击放电音量上限 |
84dB(A) |
|
液晶显示器 |
高亮真彩屏，320×240像素 |
3. YD型电缆测试高压试验变压器
|
项目 |
参数 |
|
额定容量 |
3kVA |
|
额定输出电压 |
AC 50kV / DC 70kV |
|
输出电流 |
60mA |
|
输入电压 |
200V |
|
输入电流 |
15A |
|
变压比 |
500/1 |
|
变压比误差 |
<±1% |
|
阻抗电压 |
<10% |
五、典型应用场景与现场价值
场景一：地埋电力电缆高阻故障测试
传统方法对高阻泄漏性故障和闪络性故障往往束手无策，需要多次冲击、反复猜测。KG-213L的多次脉冲技术一次放电获取十个波形，软件自动识别故障拐点，直接读取故障距离，现场测试时间可缩短50%以上。
场景二：路灯电缆、铁路信号电缆快速排查
路灯电缆和铁路信号电缆多为直埋敷设，路径不明、故障点隐蔽。配套的路径仪和定点仪可实现路径探测与故障精确定位一体化作业，路由误差小于5cm，定点误差±0.2m。
场景三：批量电缆预试与台账管理
主机内置8G存储空间，支持数据保存、波形比对和测试报告自动生成。检修班组可建立电缆故障档案，为状态检修提供数据支撑。
六、总结
KG-213L全智能多次脉冲电缆故障测试仪，以
工控嵌入式平台、多次脉冲技术、智能波形分析三大核心技术，解决了高阻故障波形难读取、测试依赖经验、效率低下的行业痛点。系统化的四件套配置（主机、多次脉冲产生器、定点仪、路径仪）覆盖从故障粗测、路径探测到精确定点的完整作业流程，是电力公司、铁路、机场、市政路灯等电缆运维单位的理想选择。
武汉科港动力电气有限公司作为国家电网、南方电网的合格供应商，长期专注于电力检测设备的研发与制造。如需了解更多产品详情或预约现场演示，欢迎联系我们。
